DeltaQ Array Loudspeaker

Bose ShowMatch DeltaQ SM5 Full-Range Array Module

Bose Professional ShowMatch DeltaQ SM5 -täyskaistaiset array-moduulit tarjoavat 5° nimellisen vertikaalisen peiton. Mukana toimitettavat vaihdettavat aallonohjaimet mahdollistavat 70° tai 100° horisontaalisen peiton, ja lisävarusteena on saatavilla 55° aallonohjaimet. Yksittäinen paneeli voidaan vaihtaa epäsymmetrisen peittokuvion muodostamiseksi. 2-tiejärjestelmä vaatii ulkoiset päätevahvistimet (2 kanavaa) ja DSP:n, jotta saavutetaan täyskaistainen vaste 59 – 18,000 Hz taajuusalueella, enimmäistasolla jopa 145 dB.

Ominaisuudet

DeltaQ-teknologia – mahdollistaa “Q”:n (suuntaavuuden) muuttamisen jokaisessa array-moduulissa tasaisemman peiton saavuttamiseksi koko taajuusalueella.

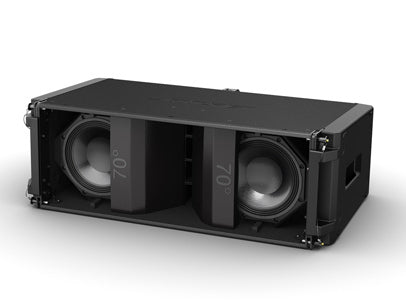

Vaihdettavat aallonohjaimet – mukana sekä 70° että 100° aallonohjaimet, lisävarusteena 55° SM5:lle.

Kompakti, kannettava kotelo – soveltuu sekä kiinteisiin asennuksiin että liikkuviin tuotantoihin.

Korkean suorituskyvyn taso – 4 × EMB2S-kompressioajuria ja 2 × 8" neodyymielementtiä tuottavat jopa 145 dB SPL.

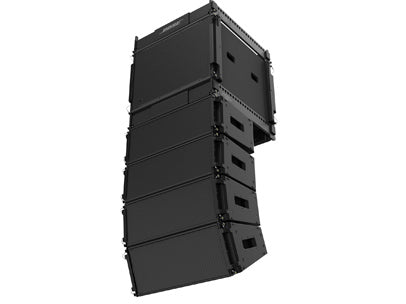

Nopea kiinnitys – 3-pisteinen “quick pin” -ripustus jopa 24 moduulille.

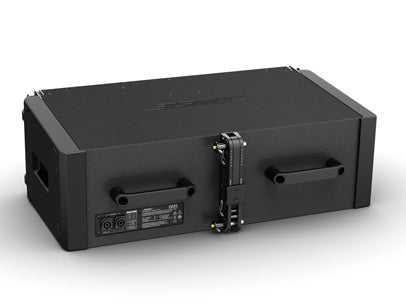

Irrotettavat sivusuojat ja kahvat – helpottavat kuljetusta ja antavat siistin ulkoasun pysyvissä asennuksissa.

Splay-kulman säätö – vain SM5-malleissa, 0°–5° säädettävissä 1° välein pitkän kantaman ja korkean SPL:n saavuttamiseksi.

Käyttökohteet

Teatterit

Kirkot

Auditoriot

Esittävän taiteen tilat

Areenat

Tekniset tiedot

Yhteensopivuus

EN 54-24 sertifiointi: Ei

Fyysiset

Väri: Musta

Kotelon materiaali: Koivuvaneri

Etusäleikkö: 16-gauge (1.5 mm) perforoitu teräs, jauhemaalattu

Ripustus/kiinnitys: 3-pisteinen quick-pin

Mitat (K × L × S): 10.6 × 31.2 × 18.4 in (270 × 793 × 467 mm)

Paino: 67.5 lb (30.6 kg)

Suorituskyky

Taajuusvaste (-10 dB): 59 Hz – 18,000 Hz

Horisontaalinen peitto: 70°

Vertikaalinen peitto: 5°

Maksimi SPL @ 1 m: 121 dB (LF), 127 dB (HF) jatkuva / 127 dB (LF), 133 dB (HF) huippu

Nimellisimpedanssi: 8 Ω (LF) + 6 Ω (HF)

Tehonkesto, jatkuva: 450 W (LF), 100 W (HF)

Tehonkesto, huippu: 1800 W (LF), 400 W (HF)

Herkkyys: 94 dB (LF), 107 dB (HF)

Elementit

Jakosuodin: 750 Hz, akustinen, vaatii aktiivisen 2-tie DSP-crossoverin

Korkeataajuus: 4 × EMB2S neodyymi-kompressioajuri, 2" (51 mm) puhekela

Matalataajuus: 2 × SM8 neodyymi 8" (203 mm) woofer, 3" (76 mm) puhekela

Tuotekoodit

730999-5540 — ShowMatch SM5

Takuuaika

5 vuotta

Pakkauksen sisältö

(1) ShowMatch SM5 -moduuli

(2) 100° aallonohjainpaneelia

(1) Asennusopas

Kenelle?

Tämä ammattitason array-kaiutin on ihanteellinen teattereihin, kirkkoihin, auditorioihin ja esittävän taiteen tiloihin. Se soveltuu vaativiin asennuksiin, joissa tarvitaan tarkkaa äänentoistoa, suurta äänenpainetta ja joustavaa peittokuvion hallintaa yleisön saavuttamiseksi tasaisesti.

Tekniset tiedot

- Vertikaalinen peitto: 5°

- Horisontaalinen peitto: 70° tai 100° (vaihdettavat ohjaimet), lisävarusteena 55°

- Taajuusvaste (-10 dB): 59 Hz – 18 000 Hz

- Maksimi SPL @ 1 m: 145 dB (huippu)

- Elementit: 4 × EMB2S-kompressioajuria, 2 × 8" neodyymielementtiä

- Nimellisimpedanssi: 8 Ω (LF) + 6 Ω (HF)

- Kotelon materiaali: Koivuvaneri

- Paino: 30.6 kg

- Taajuusvaste: 69 Hz - 16 kHz (-3 dB) / 59 Hz - 18 kHz (-10 dB)
- Kaiutinelementit:
- LF - 2 x Bose SM8 neodymium 8-inch woofers (3-inch voice coil)
- HF - 4 x Bose EMB2S extended-HF neodymium compression driver (2-inch voice coil)
- Aukeamiskulma (H/V): 70° × 5° (vaihtoehtoinen suuntain 100° × 5°)
- Tehonkesto:
- alempi kaista 450 W jatkuva / 1800 W peak
- ylempi kaista 100 W jatkuva / 400 W peak
- Max SPL@ 1m: 145 dB
- Herkkyys (SPL/1W@1m): 107 dB
- Nimellisimpedanssi: 8 ohm
- Kotelon mitat (K x L x S): 270 x 793 x 467 mm
- L: 757 mm päätypaneelit poistettuna
- Paino: 30.6 kg
- Liitännät: 2 x Neutrik® NL4 Speakon (rinnankytketty)
