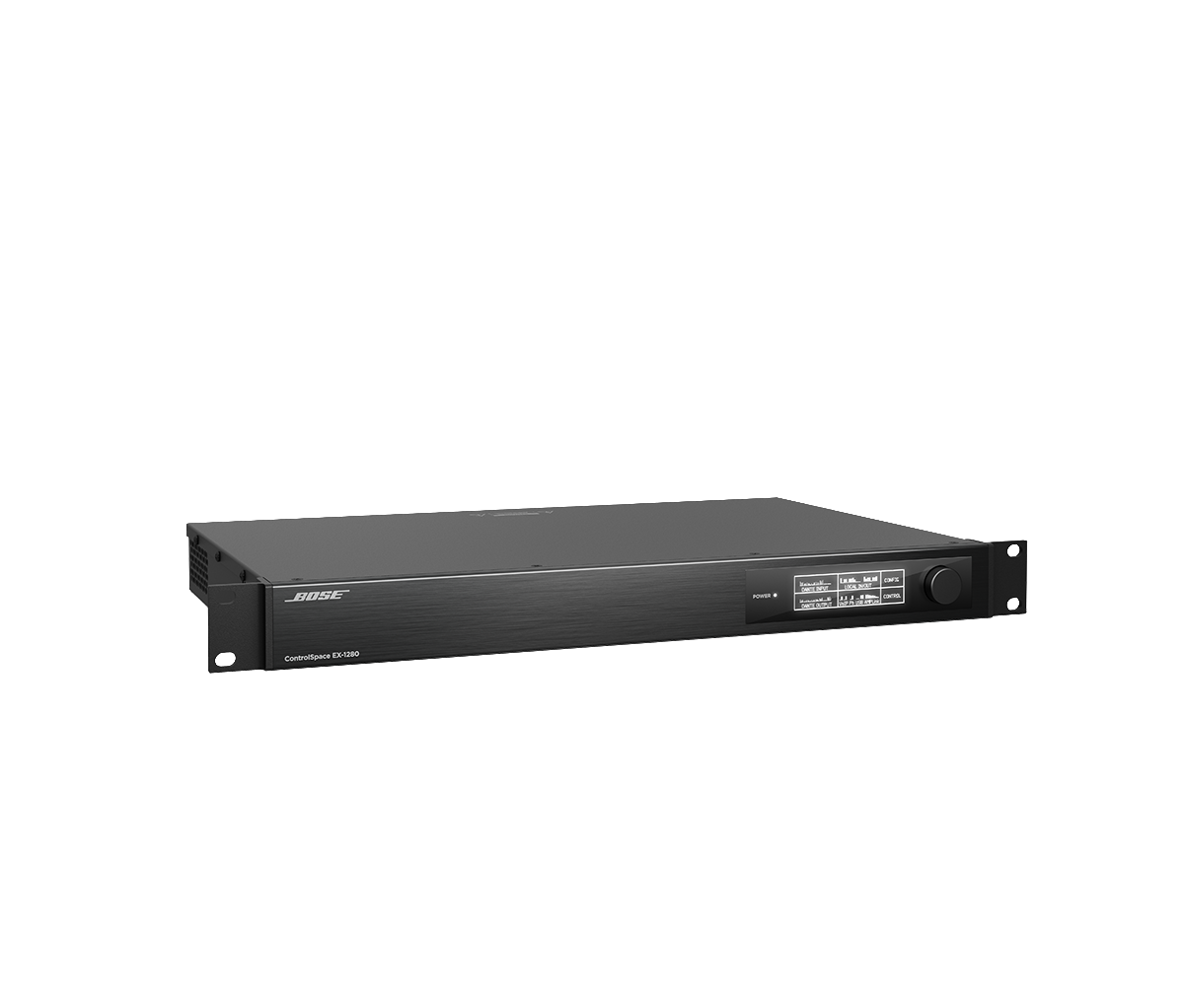

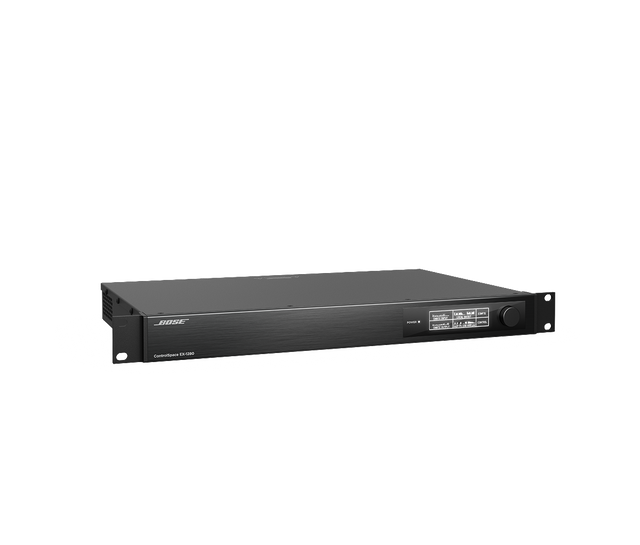

ControlSpace EX-1280 Processor 230V

Bose Professional ControlSpace EX-1280

Bose Professional ControlSpace EX-1280 on avoimen arkkitehtuurin 1RU-signaaliprosessori, joka on suunniteltu yleiskäyttöisiin ja PA-äänentoistoratkaisuihin. Laite tarjoaa 12 balansoitua mic/line-sisääntuloa, 8 balansoitua analogiulostuloa, 64 × 64 Dante-liitettävyyden sekä Bose Professional AmpLink -ulostulon. Prosessori mahdollistaa joustavan järjestelmäkonfiguroinnin ja korkealaatuisen äänensäädön. ControlSpace Designer -ohjelmisto helpottaa asetusten määritystä drag & drop -ohjelmoinnin avulla.

Ominaisuudet

Avoimen arkkitehtuurin 1RU DSP, suunniteltu yleiskäyttöön ja PA-sovelluksiin

USB-liitäntä PC-äänilähteiden helppoon integrointiin

Dante-verkotus: 64 × 64 kanavaa muihin Dante-yhteensopiviin laitteisiin

AmpLink-ulostulo: 8 kanavaa pakkaamatonta, matalaviiveistä digitaalista ääntä Bose-vahvistimille

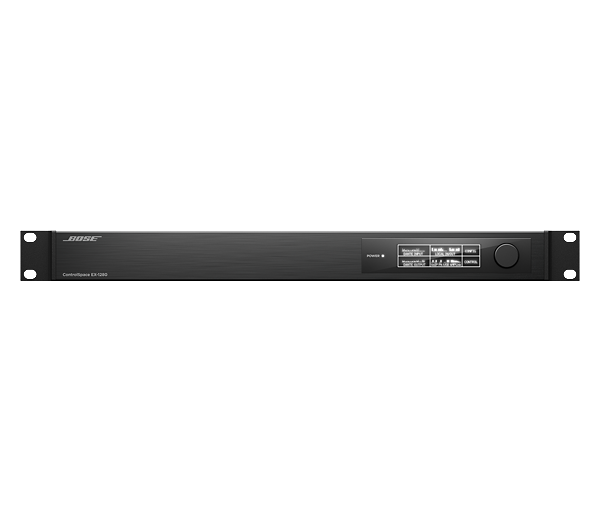

Etupaneelissa suuri OLED-näyttö ja monitoimisäädin verkkoasetusten ja kanava-aktiivisuuden hallintaan

GPIO (5 sisääntuloa/5 ulostuloa) ja sarjaliitäntä ulkoisten laitteiden ja ohjausjärjestelmien integrointiin

Käyttökohteet

Esiintymispaikat

Stadionit ja areenat

Kirkot ja uskonnolliset tilat

Hotellit ja ravintolat

Monitoimitilat

Oikeussalit

Huvipuistot

Tekniset tiedot

Äänenlaatu

Kohinasuhde: > 115 dB, A-painotettu

Taajuusvaste: 18 Hz – 20 kHz (+0.8 dB / -0.2 dB)

Kanavaerotus: < -105 dB @ +4 dBu, 1 kHz

THD+N: < 0.003% @ +4 dBu, < 0.01% @ +44 dBu

Analogiset sisääntulot

12 balansoitua mic/line-tuloa

Liittimet: (1) 6-pin Euroblock, 3.81 mm, irrotettava

Kohinataso: -118 dB @ 44 dB gain

Gain-vaihtoehdot: 0 dB – +64 dB

Maks. sisääntulotaso: +24 dBu

Phantom power: 48 VDC, ohjelmallisesti valittavissa per tulo

Digitaaliset I/O:t

64 × 64 Dante (ensisijainen/toissijainen)

8 × AmpLink out

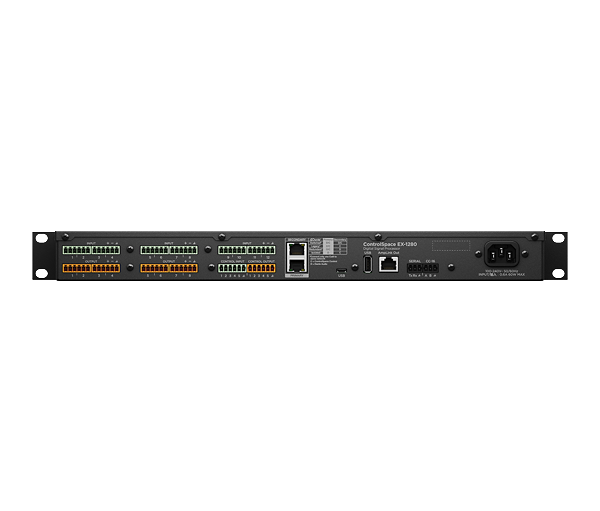

Liittimet: (2) RJ-45 Dante, (1) RJ-45 AmpLink

Analogiset ulostulot

8 balansoitua linjaulostuloa

Liittimet: (6) 6-pin Euroblock

Maks. ulostulotaso: +24 dBu

Ulostuloimpedanssi: 200 Ω

Sähköiset tiedot

Virtaliitäntä: IEC 60320-C14

Käyttöjännite: 85–264 VAC, 50/60 Hz

Virrankulutus: 35 W tyypillinen

Lämmöntuotto: 60 W (205 BTU/h)

DSP ja prosessointi

Sample rate / bit depth: 48 kHz / 24-bit

Latenssi: 1.05 ms (analoginen sisääntulo → analoginen ulostulo)

Prosessori: 32-bit DSP (456 MHz) + Arm Cortex-A8 (600 MHz)

Laskentateho: 3.6 GIPS / 2.7 GFLOPS

Fyysiset tiedot

Väri: musta

Jäähdytys: 2 säätyvää sivuilta puhaltavaa tuuletinta

Kiinnitys: 1RU, vakiotelinekorvat

Mitat (K×L×S): 1.7 × 19.0 × 11.1 in (44 × 483 × 282 mm)

Paino: 7.1 lb (3.2 kg)

Tuotekoodit

834317-1110 — ControlSpace EX-1280, 120V, US

834317-2110 — ControlSpace EX-1280, 230V, EU

834317-3110 — ControlSpace EX-1280, 100V, JP

834317-4110 — ControlSpace EX-1280, 230V, UK

834317-5110 — ControlSpace EX-1280, 240V, AU

Takuuaika

5 vuotta

Pakkauksen sisältö

(1) ControlSpace EX-1280

(5) 6-pin Euroblock -liitintä

(2) 3-pin Euroblock -liitintä

(16) kaapelisidettä

Kenelle?

Bose ControlSpace EX-1280 on monipuolinen valinta ammattimaisiin yleiskäyttöisiin ääni- ja PA-järjestelmiin, sopien erinomaisesti konserttisaleille, urheiluareenoille, kirkoille ja hotelleille. Se vastaa tarpeisiin, joissa vaaditaan korkealaatuista äänentoistoa ja joustavaa järjestelmäkonfigurointia.

Tekniset tiedot

- Avoimen arkkitehtuurin 1RU signaaliprosessori

- 12 balansoitu mic/line-sisääntuloa

- 8 balansoitu analogiulostuloa

- 64 × 64 Dante-liitettävyys

- Bose Professional AmpLink -ulostulo

- USB-liitäntä PC-äänilähteille

- Etupaneelin OLED-näyttö ja monitoimisäädin

- GPIO (5 sisääntuloa/5 ulostuloa) ja sarjaliitäntä

- Äänenlaatu: > 115 dB SNR, 18 Hz – 20 kHz taajuusvaste

- THD+N: < 0.003% @ +4 dBu

- Gain-vaihtoehdot: 0 dB – +64 dB

- Phantom power: 48 VDC

- Näytteenottotaajuus: 48 kHz / 24-bit

- Prosessori: 32-bit DSP (456 MHz) + Arm Cortex-A8 (600 MHz)

- Käyttöjännite: 85–264 VAC, 50/60 Hz

- Jäähdytys: 2 säätyvää sivutuuletinta

- Kiinnitys: 1RU, vakiotelinekorvat

- Signaaliprosessori/CPU: 32-bit fixed/floating-point DSP 456 MHz/ARM Cortex-A8 600 MHz
- Laskentateho: 3.6 GIPS / 2.7 GFLOPS
- Audiolatenssi: 1.05 ms (analogisesta sisäänmenosta analogiseen ulostuloon)
- AD- ja DA-muuntimet: 24-bit, 48 kHz
- Taajuusvaste: 18 Hz - 20 kHz (+0.8 dB/-0.2 dB ref 1kHz)
- THD+N: < 0.003% @ +4 dBu (A-painotettu/20 Hz - 18 kHz), < 0.01% @ +44 dBu (A-painotettu/20 Hz - 18 kHz)
- Kanavaerotus: < -105 dB @ +4 dBu -tasoilla, 1 kHz
- Dynamiikka-alue: > 115 dB A-painotettu 20 Hz - 20 kHz
- Sisäänmenokanavat: 12 analogista sisäänmenoa (balansoitu, mikrofoni-/linjataso)
- Sisäänmenoliittimet: 3.81 mm detachable Euroblock, 6-pin
- Sisäänmeno-impedanssi: 12 kilo-ohm @ 1 kHz
- Max. sisäänmenotaso: +24 dBu
- Sisäänmenon itseiskohinataso: -118dB (44dB gain)
- Phantom-syöttö: Kytkettävissä kanavakohtaisesti, +48V, 10mA
- Ulostulokanavat: 8 analogista (balansoitu, linjataso), 8 digitaalista (AmpLink, low latency < 21 µs)
- Ulostuloliittimet: 3.81 mm Euroblock (6-pin), CAT 5/6, USB
- Ulostulo-impedanssi: 200 ohm
- Max. ulostulotaso: +24 dBu
- Mitat (K x L x S): 44 x 483 x 282 mm
- Paino: 3.2 kg
