ControlSpace EX-1280C Processor 230

Bose Professional ControlSpace EX-1280C

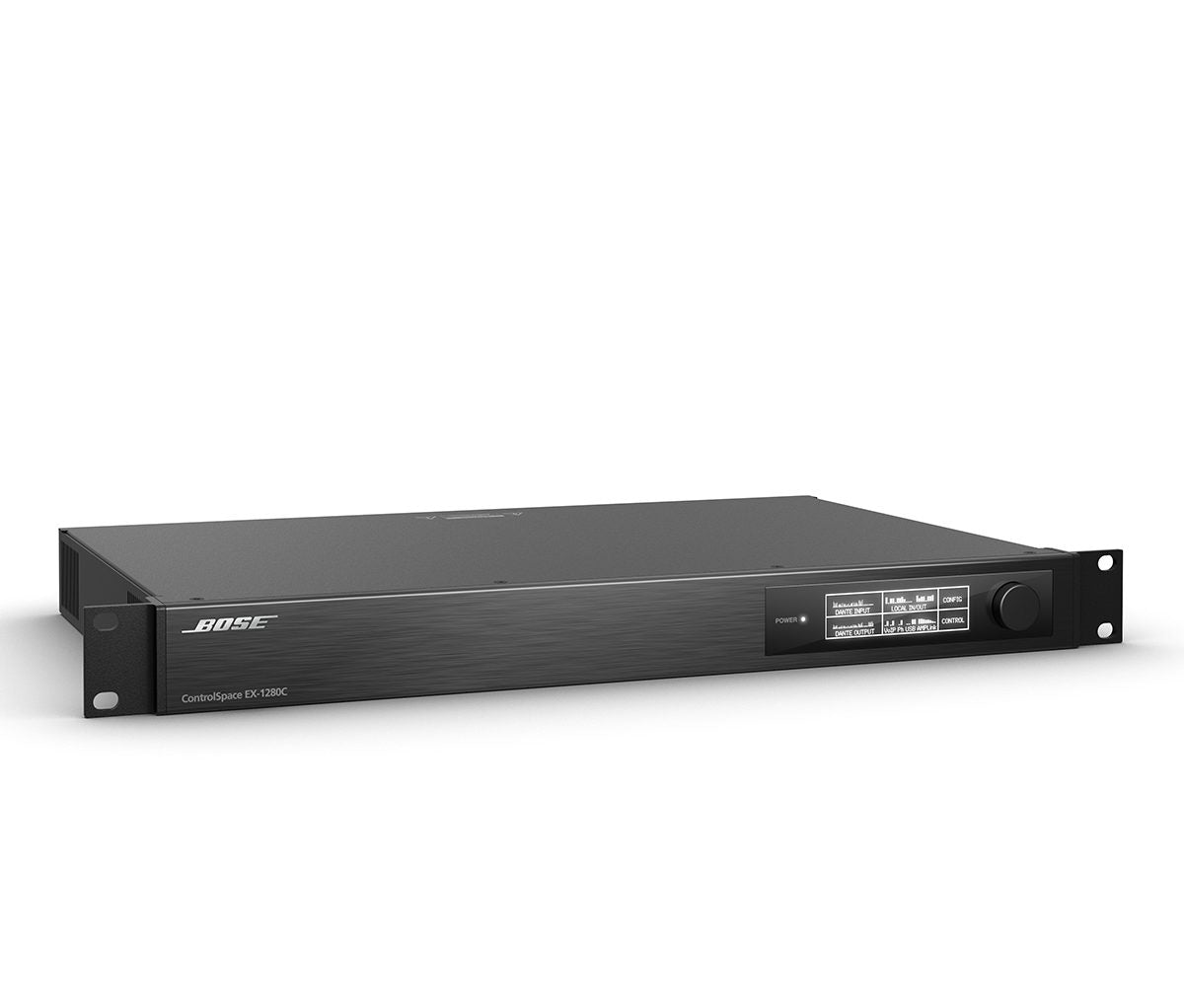

Bose Professional ControlSpace EX-1280C on avoimen arkkitehtuurin, 1RU-kokoinen konferenssiprosessori, joka on suunniteltu erityisesti integroituja mikrofonikonferenssisovelluksia varten. Se tarjoaa laajat ominaisuudet, kuten 12 mic/line-analogituloa, 8 analogiulostuloa, 8 AmpLink-digitaalista ulostuloa, 12 akustista kaiunvaimenninta (AEC) sekä 64 × 64 Dante-liitettävyyden. All-in-one-rakenne tukee samanaikaisesti VoIP-, PSTN- ja USB-soft codec -ratkaisuja yhdessä laitteessa. ControlSpace Designer -ohjelmisto yksinkertaistaa käyttöönottoa drag & drop -ohjelmoinnilla.

Ominaisuudet

All-in-one-suunnittelu: tukee VoIP-, PSTN- ja USB-soft codeceja samanaikaisesti

12 AEC-kanavaa, moniviitteinen tuki useiden huoneiden konferensseihin tai prosessorien väliseen jakoon

Säädettävä melunvaimennus, non-linear processing ja comfort noise -toiminto parantavat puheen selkeyttä

Kaksilinjainen VoIP sisäänrakennetulla web-käyttöliittymällä IT-hallinnan tueksi

PSTN-liitäntä (RJ-11) maailmanlaajuisille analogisille puhelinjärjestelmille

USB-liitäntä PC-soft codeceihin integroimista varten

64 × 64 Dante-audiokanavaa muiden Dante-laitteiden kanssa

8-kanavainen AmpLink-ulostulo Bose Professional -vahvistimille

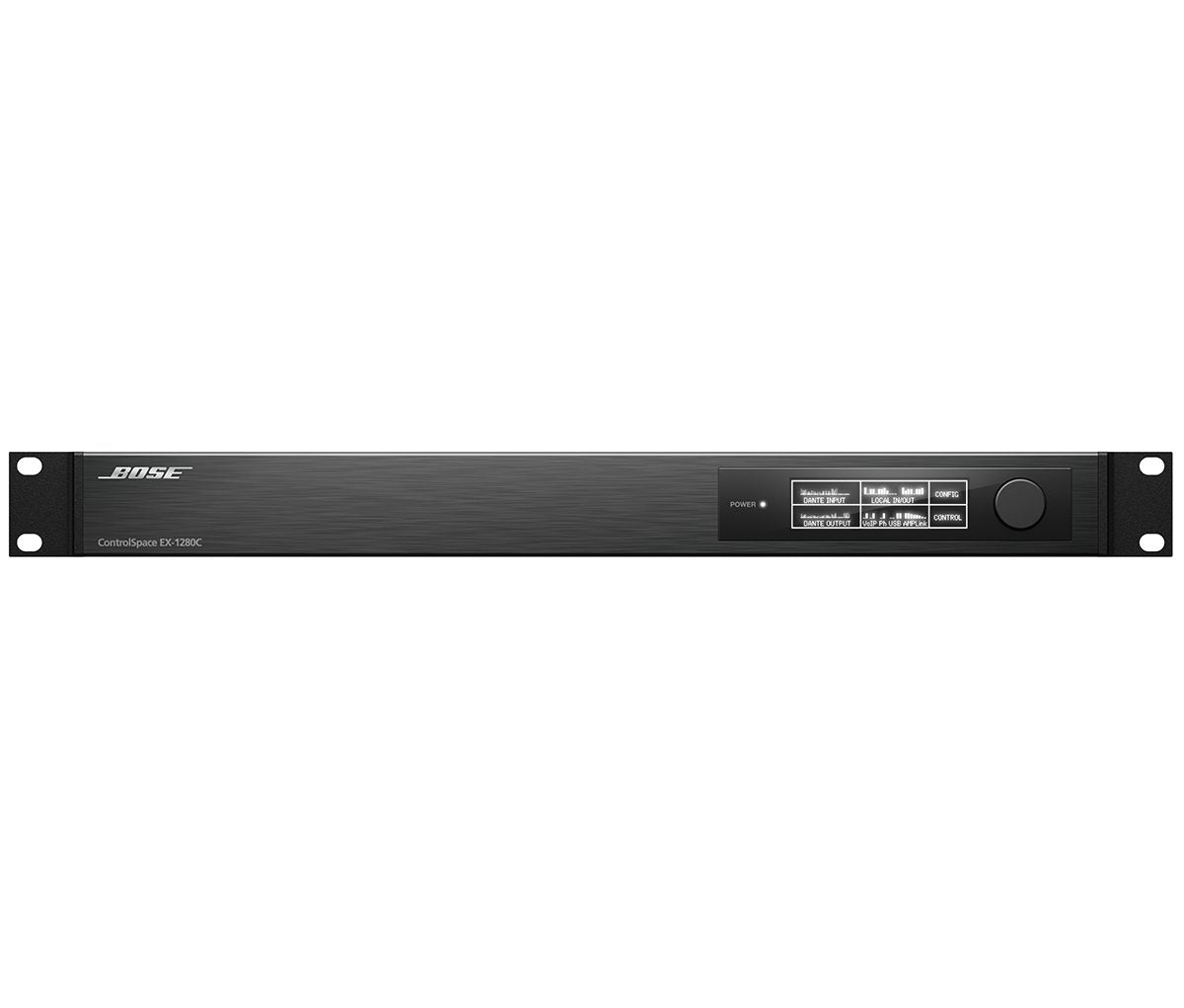

Etupaneelissa OLED-näyttö ja säädin verkkoasetusten hallintaan ja kanavien monitorointiin

GPIO (5 in/5 out) ulkoisia ohjauksia varten, esim. mikrofonin painikkeille tai LED-ohjauksille

Käyttökohteet

Esiintymispaikat

Stadionit ja areenat

Kirkot ja uskonnolliset tilat

Lomakohteet ja hotellit

Monitoimitilat

Tekniset tiedot

Äänenlaatu

Kohinasuhde: > 115 dB, A-painotettu

Taajuusvaste: 20 Hz – 20 kHz (+0.3 / -0.1 dB)

Kanavaerotus: < -105 dB @ +4 dBu, 1 kHz

THD+N: 0.002% @ +4 dBu

Akustinen kaiunvaimennus (AEC)

12 kanavaa

Latenssi: 50 ms

Melunvaimennus: 32 dB

Viitteitä: 4

Häntäpituus: 480 ms

Analogiset sisääntulot

12 balansoitua mic/line-tuloa

Liittimet: (1) 6-pin Euroblock, irrotettava

Kohinataso: -118 dB @ 44 dB gain

Gain-vaihtoehdot: 0 dB – +64 dB

Maks. sisääntulotaso: +24 dBu

Phantom power: 48 VDC, ohjelmallisesti valittavissa per tulo

Digitaaliset I/O:t

64 × 64 Dante in/out (ensisijainen/toissijainen)

8 AmpLink out

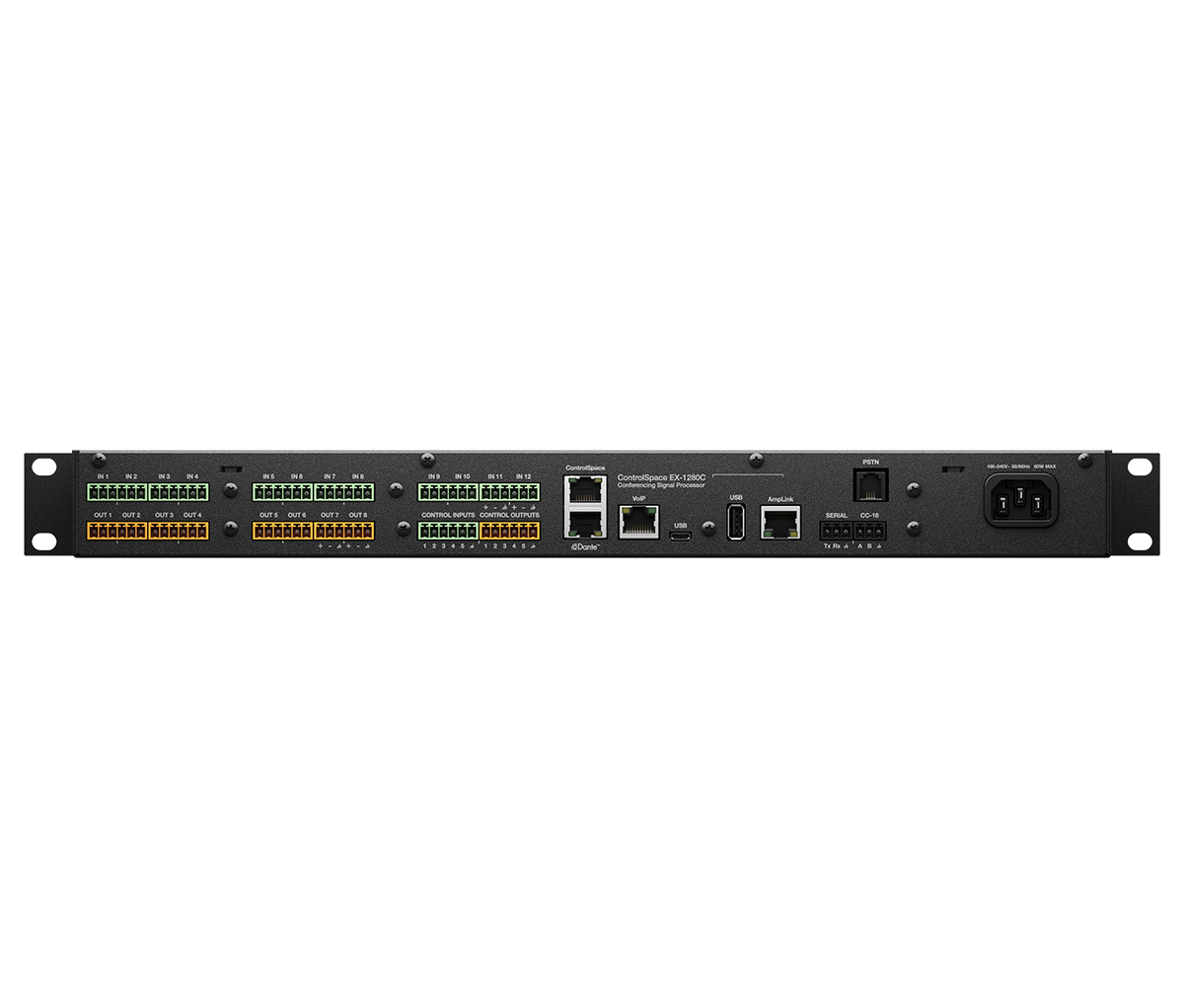

Liittimet: (2) RJ-45 Dante, (1) RJ-45 AmpLink

Analogiset ulostulot

8 balansoitua linjaulostuloa

Liittimet: (6) 6-pin Euroblock

Maks. ulostulotaso: +24 dBu

Ulostuloimpedanssi: 200 Ω

Kommunikaatioliitännät

PSTN: RJ-11, 1 linja

USB: Micro-B, stereo sisään/ulos

VoIP: RJ-45, 2 linjaa

Sähköiset tiedot

Virtaliitäntä: IEC 60320-C14

Käyttöjännite: 85–264 VAC, 50/60 Hz

Virrankulutus: 35 W tyypillinen

Lämmöntuotto: 60 W (205 BTU/h)

DSP ja prosessointi

Sample rate / bit depth: 48 kHz / 24-bit

Latenssi: 1.05 ms (analoginen sisääntulo → analoginen ulostulo ilman AEC:tä)

Prosessori: 32-bit DSP (456 MHz) + Arm Cortex-A8 (600 MHz)

Laskentateho: 3.6 GIPS / 2.7 GFLOPS

Fyysiset tiedot

Väri: musta

Jäähdytys: 2 säätyvää sivutuulettajaa

Kiinnitys: 1RU, vakiotelinekorvat

Mitat (K×L×S): 1.7 × 19.0 × 11.1 in (44 × 483 × 282 mm)

Paino: 7.3 lb (3.6 kg)

Tuotekoodit

772234-1110 — ControlSpace EX-1280C, 120V, US

772234-2110 — ControlSpace EX-1280C, 230V, EU

772234-3110 — ControlSpace EX-1280C, 100V, JP

772234-4110 — ControlSpace EX-1280C, 230V, UK

772234-5110 — ControlSpace EX-1280C, 240V, AU

Takuuaika

5 vuotta

Pakkauksen sisältö

(1) ControlSpace EX-1280C

(5) 6-pin Euroblock -liitintä

(2) 3-pin Euroblock -liitintä

(16) kaapelisidettä

(1) asennusopas

Kenelle?

Bose ControlSpace EX-1280C on suunniteltu vaativiin integraatiohankkeisiin, kuten suurten kokoustilojen, monitoimisalien ja esityspaikkojen äänijärjestelmiin. Se sopii ammattikäyttöön, jossa tarvitaan kattavaa äänensäätöä, kaiunvaimennusta ja monipuolisia liitäntämahdollisuuksia.

Tekniset tiedot

- Avoimen arkkitehtuurin 1RU konferenssiprosessori

- 12 mic/line-analogituloa, 8 analogiulostuloa

- 8 AmpLink-digitaalista ulostuloa

- 12 akustista kaiunvaimennusta (AEC)

- 64 × 64 Dante-liitettävyys

- All-in-one-rakenne VoIP-, PSTN- ja USB-soft codec -tuella

- Säädettävä melunvaimennus ja comfort noise

- Kaksilinjainen VoIP sisäänrakennetulla web-käyttöliittymällä

- PSTN-liitäntä (RJ-11), USB-liitäntä

- Etupaneelin OLED-näyttö ja säädin

- GPIO (5 in/5 out) ulkoisia ohjauksia varten

- Äänenlaatu: > 115 dB SNR, 20 Hz – 20 kHz taajuusvaste

- AEC: 50 ms latenssi, 32 dB melunvaimennus

- Näytteenottotaajuus: 48 kHz / 24-bit

- Prosessori: 32-bit DSP (456 MHz) + Arm Cortex-A8 (600 MHz)

- Käyttöjännite: 85–264 VAC, 50/60 Hz

- Signaaliprosessori/CPU: 32-bit fixed/floating-point DSP 456 MHz/ARM Cortex-A8 600 MHz
- Laskentateho: 3.6 GIPS / 2.7 GFLOPS
- Audiolatenssi: 1.05 ms (analogisesta sisäänmenosta analogiseen ulostuloon ilman AEC:ta)
- AD- ja DA-muuntimet: 24-bit, 48 kHz
- Taajuusvaste: 20 Hz - 20 kHz (+0.3 dB/-0.1 dB)
- THD+N: < 0.002 % @ +4 dBu (A-painotettu/20 Hz - 20 kHz)
- Kanavaerotus: < -105 dB @ +4 dBu -tasoilla, 1 kHz
- Dynamiikka-alue: > 115 dB A-painotettu 20 Hz - 20 kHz
- Sisäänmenokanavat: 12 analogista sisäänmenoa (balansoitu, mikrofoni-/linjataso)
- Sisäänmenoliittimet: 3.81 mm detachable Euroblock, 6-pin
- Sisäänmeno-impedanssi: 12 kilo-ohm @ 1 kHz
- Max. sisäänmenotaso: +24 dBu
- Sisäänmenon itseiskohinataso: -118dB (44dB gain)
- Phantom-syöttö: Kytkettävissä kanavakohtaisesti, +48V, 10mA
- Ulostulokanavat: 8 analogista (balansoitu, linjataso), 8 digitaalista (AmpLink, low latency < 21 µs)
- Ulostuloliittimet: 3.81 mm Euroblock (6-pin), CAT 5/6, USB
- Ulostulo-impedanssi: 200 ohm
- Max. ulostulotaso: +24 dBu
- Mitat (K x L x S): 44 x 483 x 282 mm
- Paino: 3.6 kg
